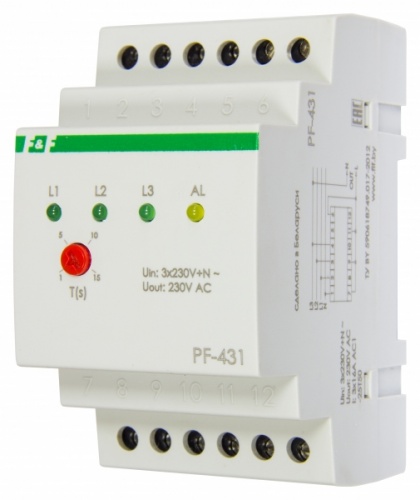

Переключатель фаз автоматический PF-431

Переключатель фаз автоматический PF-431 3х400/230+N 3х16А IP20

Переключатель фаз автоматический предназначен для повышения надежности питания однофазных потребителей. Используется там, где необходимо непрерывное питание напряжением, не выходящим за пределы допустимых норм, например в холодильных установках или кондиционерах воздуха.



Номинальный ток, А	16
Количество модулей	3
Степень защиты	IP20
Глубина, мм	65
Габариты, мм	52х90х65
Номинальный ток контактов, А	10
Способ монтажа	на DIN-рейку
Номинальное напряжение питания цепи управления Us AC 50 Гц, В	230
Номинальное напряжение питания цепи управления Us AC 60 Гц, В	230
Количество нормально разомкнутых (НО, NO) силовых контактов	3
Сферы специального применения	Промышленное использование
Минимальная задержка на включение, с	0,3
Максимальная задержка на включение, с	0,3
Минимальная задержка на отключение, с	1
Максимальная задержка на отключение, с	15
Тип электрического подключения	Винтовое соединение
Со съемными клеммами	Нет
Диапазон измеряемого напряжения №1, В	180-230
Диапазон измеряемого напряжения №2, В	230-253
Контроль минимального однофазного напряжения	Да
Контроль минимального трехфазного напряжения	Да
Контроль максимального однофазного напряжения	Да
Контроль максимального трехфазного напряжения	Да
Контроль максимального напряжения при постоянном токе	Нет
Функция гистерезиса для однофазного напряжения	Да
Функция гистерезиса для трехфазного напряжения	Да
Контроль минимального напряжения при постоянном токе	Нет
Функция гистерезиса для напряжения при постоянном токе	Нет
Уровень напряжения при срабатывании, В	180-253
Тип сети	AC (перемен.)
Электрическая долговечность	80∙103
Температура окружающей среды, °С	-20…+60
Стандартный материал контактов	AgNi
Номинальное напряжение контактов, В	250АС
Номинальная нагрузка АС1, ВА	2500
Номинальное напряжение питания, Un	220…240АС
Страна производитель	Республика Беларусь
Конфигурация контактов	1CO
Порог переключения нижний, В	180
Порог переключения верхний, В	253
Время реакции по нижнему порогу, с	1…15
Время реакции по верхнему порогу, с	0,3
Время переключения, с	0,3
Время восстановления, с	10
Изоляция между электропитанием и контактами (1.2/50 мкс), кВ	4
Задержка при включении , с	1
Время блокировки включения, с	0,5
Задержка при отключении, с	0,5…60
Напряжение отключения при повышении напряжения в фазах, В	270
Гистерезис, В	5
Напряжение отключения при падении напряжения в фазах, В	170
Максимальный пиковый ток контактов, А	30
Максимальное напряжение контактов, В	400АС
Минимальная коммутируемая мощность , мВт(В/мА)	300(5/5)
Номинальная нагрузка АС15 ( на контакт 230 В АС), ВА	750
Допустимая мощность однофазного двигателя (230 В АС), кВт	0,5
Номинальная мощность АС/DС, ВА/Вт	2,6/0,8
