Подключение терморегулятора необходимо производить следуя правилам безопасности: при выключенном электричестве, соблюдая инструкции и схему выполнения.

Выбирая место, в котором будет установлен терморегулятор, необходимо помнить про внешний датчик температуры пола, который размещается минимум на 40 см вглубь теплого пола. Если нагревательный элемент инфракрасная пленка, то датчик устанавливается с её изнаночной стороны.
Высота установки от уровня пола должна быть в пределах 0,4 – 1,7 м, а при установке терморегулятора со встроенным датчиком воздуха рекомендуется высота – 80 см.

Терморегулятор должен быть защищен от попадания жидкости и влаги, поэтому если датчик устанавливается в ванной комнате, туалете или кухне, то должен устанавливаться в месте недоступном попаданию брызг воды.

Монтируется терморегулятор в стандартный подрозетник с помощью монтажных винтов. Для монтажа необходимо при помощи перфоратора проделать в стене отверстие под подрозетник и вертикальную штробу под провода питания и датчик. После чего нужно подвести провода питания теплого пола и датчика до подрозетника.

Далее нужно выполнить соединения согласно данным паспорта и закрепить терморегулятор в монтажной коробке.
Установка датчика должна быть выполнена так, чтобы была возможность беспрепятственно заменить его в будущем. От монтажной коробки с терморегулятором монтажная трубка проводится в зону, обогреваемая примерно на 0,5 м. Изгибы и длина трубки должны обеспечивать беспрепятственное перемещение датчика.

Конец трубки, который вводится в зону обогрева, нужно тщательно загерметизировать, для избежания попадания раствора. Датчик вводится в трубку после затвердевания стяжки.

Терморегулятор монтируется и подключается после установки и проверки нагрузки теплого пола. На корпусе терморегулятора производитель обычно рисует схему подключения, что дает возможность выполнить подключение самостоятельно.

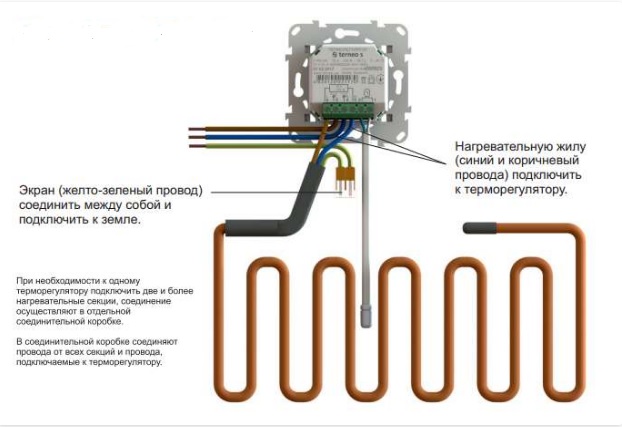

Подключение двухжильного нагревательного кабеля:

Экран нагревательного кабеля предполагается занулить. Если в квартире сеть TN-C-S, то экран необходимо не занулять, а заземлять. Иначе если в щитке установлено УЗО, то оно будет срабатывать ошибочно. В некоторых моделях терморегуляторов уже установлена клемма заземления PE, что значительно ускоряет процесс монтажа.

Подключение одножильного нагревательного кабеля:

Терморегулятор — это необходимый элемент системы «электрический тёплый пол» и если внимательно ознакомиться с инструкцией и схемой, то установку вы сможете произвести самостоятельно.

А что делать, когда терморегулятор установлен? Остается только правильно настроить его. Ознакомиться с подробной инструкцией вы сможете в нашей статье о правильной настройке терморегулятора!
