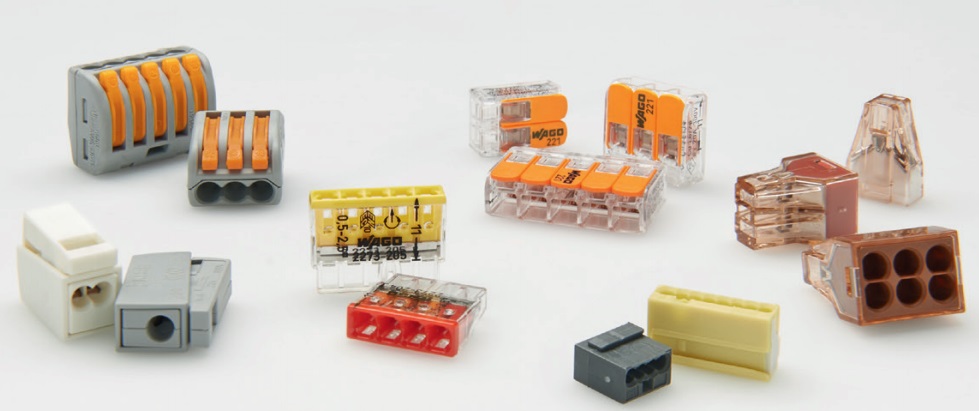

Клеммные соединения используются в электрике повсеместно. В данной статье мы рассмотрим клеммы немецкой компании WAGO – мирового лидера в области производства клемм и соединителей с уникальной технологией пружинного зажима. Компания выпускает в широком ассортименте различные монтажные изделия для коммутации 1-жильных и многожильных проводов.

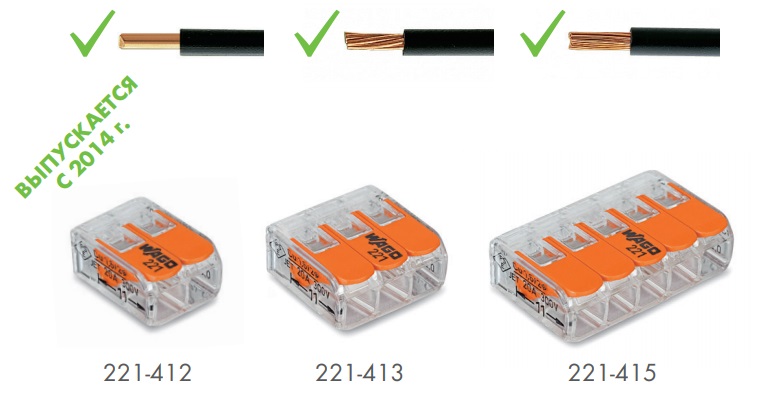

Универсальные компактные клеммы. Серия 221

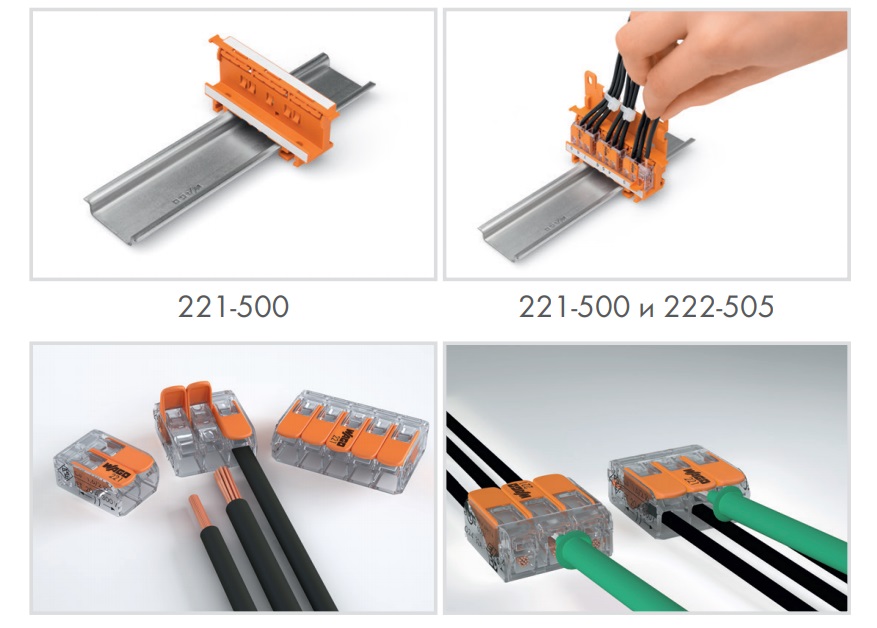

Универсальные компактные клеммы WAGO серии 221 позволяют быстро, легко и безопасно соединять однопроволочные, многопроволочные и тонкие многопроволочные проводники сечением от 0,14 до 6 мм². Клеммы Ваго очень быстро и легко открываются. Для поднятия рычагов клеммы серии 221 требуется меньше усилий, что позволяет быстро соединять проводники без использования инструментов. Захваты с углублениями по бокам также предотвращают соскальзывание и облегчают соединение проводника. Потяните рычаг наверх, вставьте проводник и опустите рычаг вниз – готово! Использование универсальных клемм серии 221 обеспечивает: экономию времени для монтажников и производителей оборудования, быстрое подключение приборов с высоким уровнем энергопотребления, безопасное подключение длинных кабелей с большим сечением.

•Возможность сочетания медных проводников разного типа и сечения в одной клемме:
✓Многожильные: 0,08 до 4 мм²
✓Одножильные: 0,08 до 2,5 мм²
•Номинальный ток: 32 А
•Номинальное напряжение: 450 В
•Температура окружающей среды: до 85°С
•Необходимая длина зачистки изоляции: 11 мм

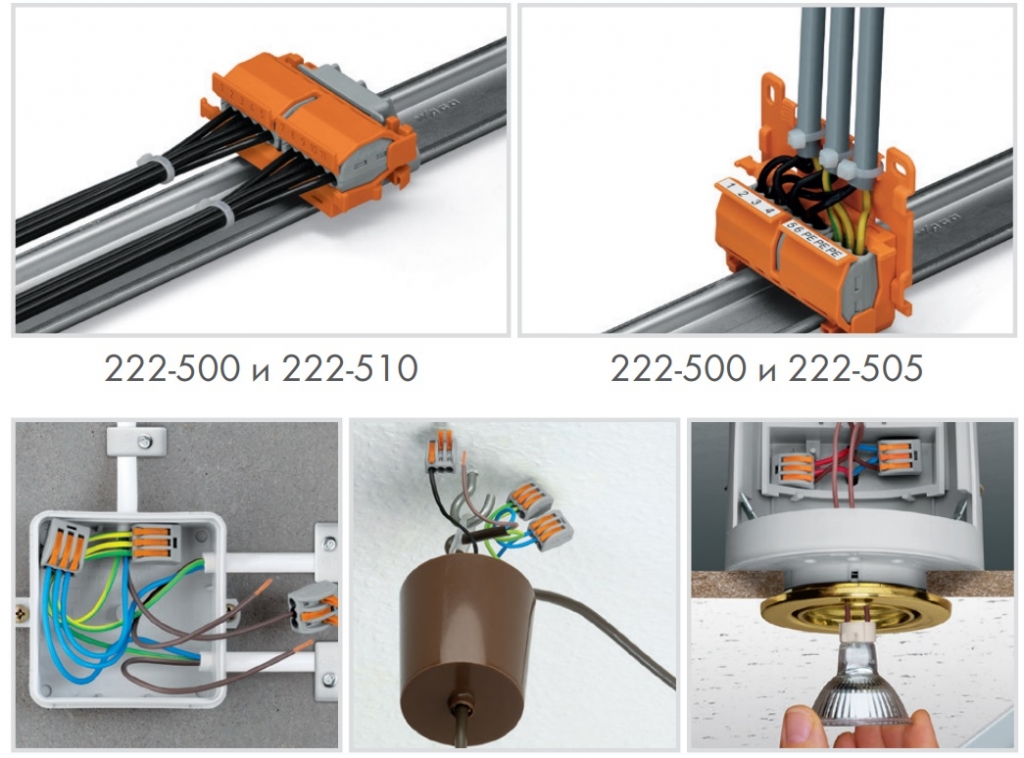

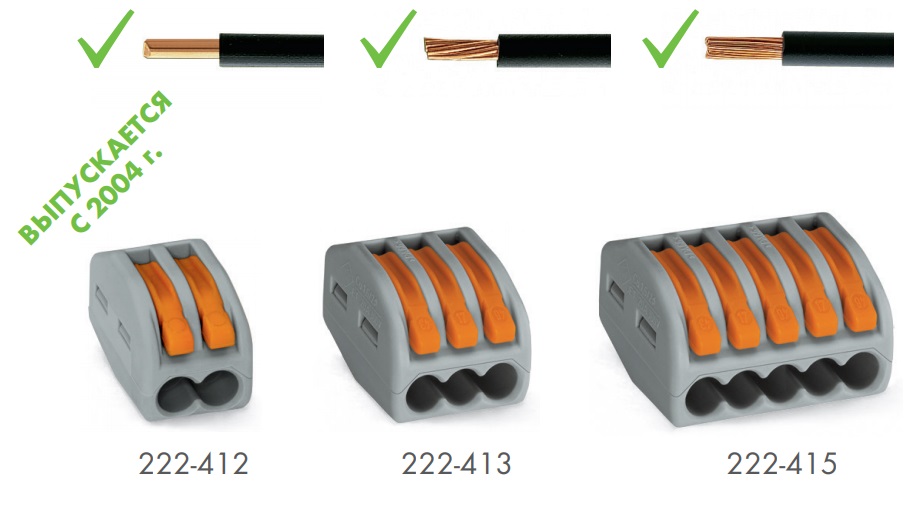

Универсальные клеммы. Серия 222

Универсальные изолированные клеммы WAGO используются для подключения любых типов медных проводников: моножильных и многожильных тонкопроволочных. Зажим проводов в клемме осуществляется при помощи оранжевых рычагов. Наличие специального паза в корпусе клеммы для размещения рычага в закрытом положении надежно предотвращает случайное отсоединение проводника. Возможность измерения электрических параметров цепи без разбора и нарушения изоляции соединения. Также серия 222 обеспечит безопасность и порядок в распределительной коробке.

•Возможность сочетания медных проводников разного типа и сечения в одной клемме:
✓Многожильные: 0,08 до 4 мм²
✓Одножильные: 0,08 до 2,5 мм²
•Номинальный ток: 32 А
•Номинальное напряжение: 400 В
•Температура окружающей среды: до 40°С
•Необходимая длина зачистки изоляции: 10 мм

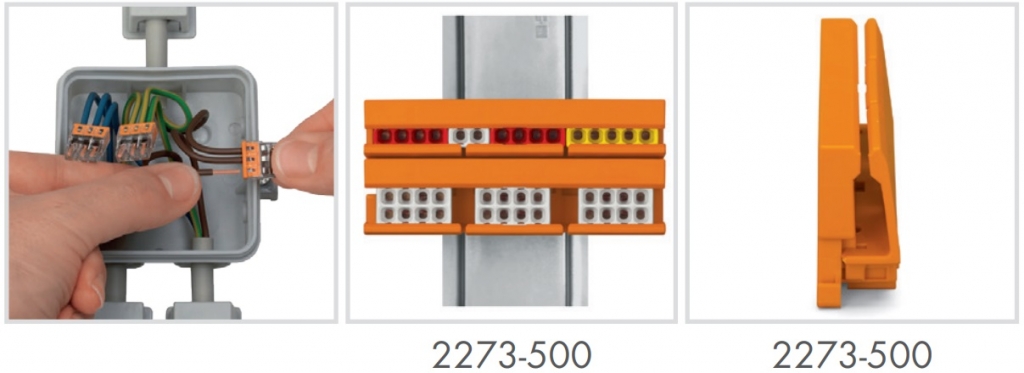

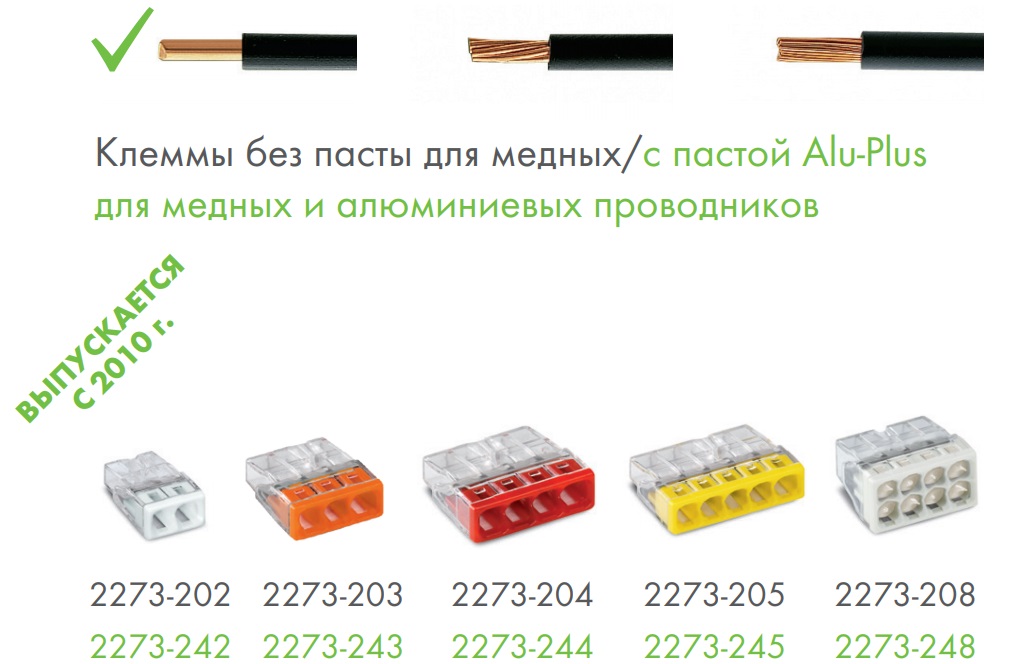

Компактные клеммы. Серия 2273

Клеммы WAGO 2273 предлагаются в 2-х версиях: заполненные пастой и без пасты. Клеммы со специальной контактной пастой предназначены для подключения алюминиевых и медных проводников. Контактная паста снимает окисную пленку с алюминиевых проводов и предохраняет их от повторного окисления. Клеммы Ваго в прозрачном корпусе, без контактной пасты, предназначены для подключения одножильных/ многожильных медных проводников (до 3-го класса гибкости).

• Возможность сочетания одножильных проводников различного сечения в одной клемме от 0,5 до 2,5 мм²
• Номинальное напряжение: 450 В
• Номинальный ток: 24 А (медь),16 А (алюминий)
•Необходимая длина зачистки изоляции: 11 мм
•Температура окружающей среды: до 60°С

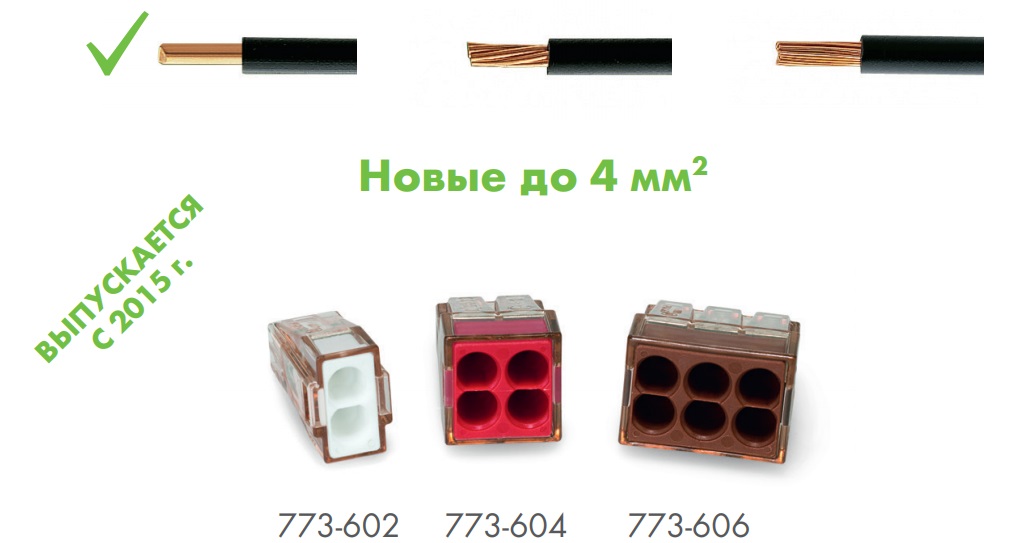

Клеммы для больших сечений. Серия 773

Надежность соединений обеспечивает фирменный пружинный зажим WAGO, который позволяет автоматически зафиксировать провод без лишних временных трат и использования дополнительных инструментов. Внутренний зажим не дает проводу выйти обратно, благодаря чему клеммники Ваго 773 считаются одними из самых надежных на рынке.

•Возможность сочетания одножильных медных проводников различного сечения в одной клемме от 1,5 до 4 мм²
•Номинальное напряжение: 400 В
• Номинальный ток: 32 А
•Температура окружающей среды: до 60°С

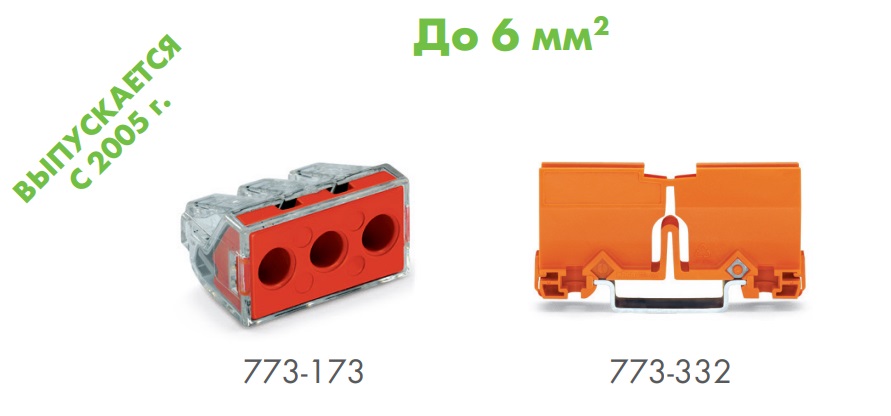

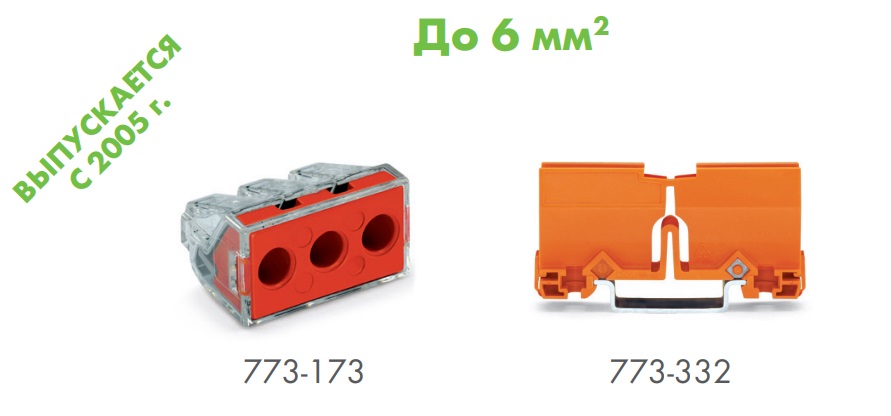

•Возможность сочетания одножильных медных проводников различного сечения в одной клемме от 2,5 до 6 мм²
•Номинальное напряжение: 400 В
•Номинальный ток: 41 А
•Температура окружающей среды: до 60°С

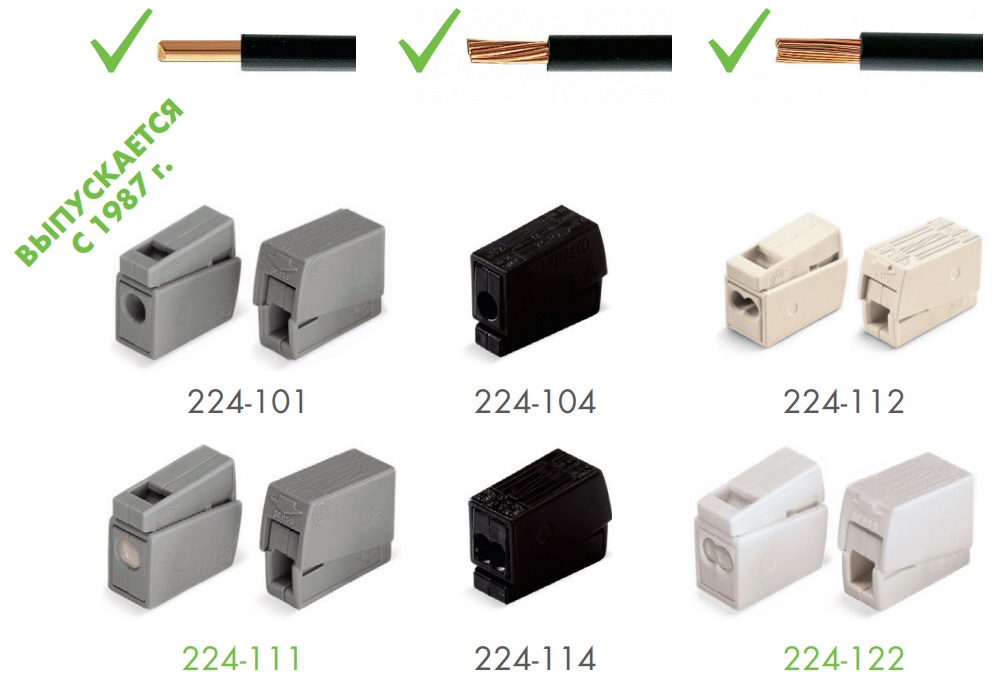

Клеммы для подключения светильников. Серия 224

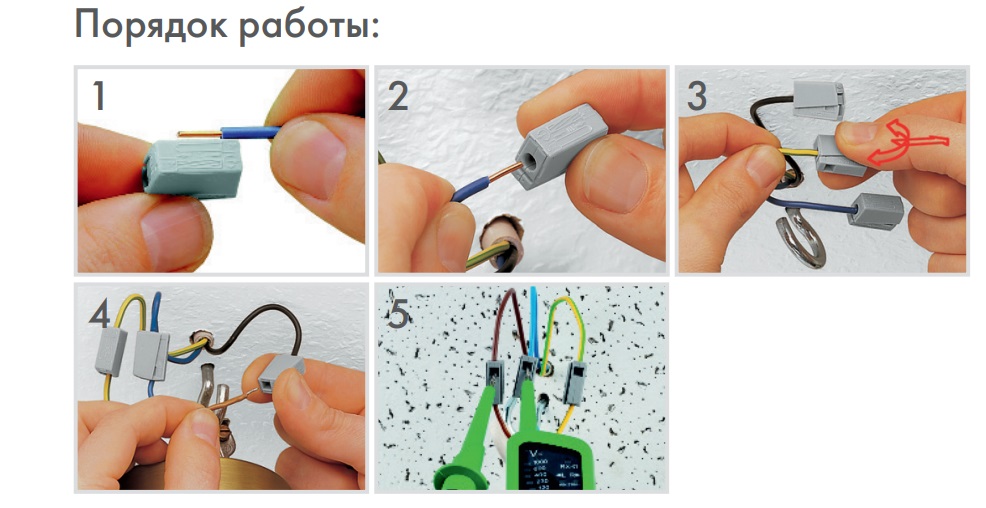

Клеммы WAGO серии 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным. Подсоединение осветительного прибора осуществляется быстро и надежно, без использования инструмента. Гарантированная надежность контактов, исключающая короткое замыкание.

•Номинальное напряжение: 400 В
•Номинальный ток: 24 А
•Для медных и алюминиевых проводников (для алюминиевых только клеммы 224-111 и 224-122 с пастой Alu-Plus)
•Температура окружающей среды:
до 60°С – для серых и белых клемм;
до 75°С – для черных клемм.

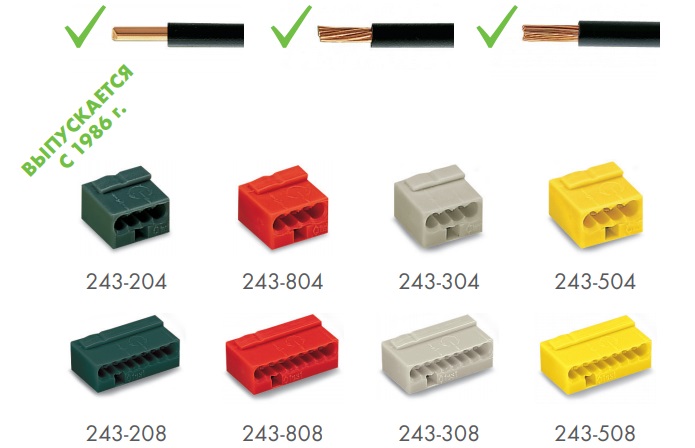

Микро-клеммы для сигнальных проводов. Серия 243

Соединительные клеммы WAGO серии 243 предназначены для использования в распределительных коробках для подключения одножильных проводов. Как и в других клеммах Ваго, в серии использован плоскопружинный механизм, позволяющий производить монтаж без применения специального инструмента.

•Возможность подключения проводников в задачах со слабым током: проводники телефонного типа, сигнализации, звонки, датчики, системы связи и т.д.
• Возможность монтажа алюминиевых проводников с использованием контактной пасты ALu-Plus, артикул 249-130
•Одножильные: 0,6 до 0,8 мм²
•Номинальный ток: 6А
•Номинальное напряжение: 100 В
•Необходимая длина зачистки изоляции: 6 мм²
•Температура окружающей среды: до 60°С

Следует напомнить, что оригинальная продукция марки WAGO не может воспламениться, если не нарушены требования к установке. Перед монтажом клемм следует обязательно изучить характеристики и выяснить, на какую токовую мощность они рассчитаны. Вероятность пожара возникает только при нарушении норм и при покупке не оригинальной продукции. Отличительные черты оригинальных изделий WAGO:
✓характерный оттенок флажков (рычажков) или корпуса;
✓маркировка на тыльной стороне;
✓схема и метки для зачистки проводов на корпусе;
✓контактные планки внутри корпуса толстые;
✓металлические части не магнитятся.
