Начнём с подготовки места для терморегулятора и датчика пола. Терморегулятор устанавливается на стене в наиболее удобном месте, так чтобы не мешать расстановке мебели, на любой удобной высоте, но не менее 30 см от пола. В намеченном на стене месте сверлится отверстие для установки терморегулятора и канавка для прокладки монтажных концов нагревательного кабеля и датчика температуры в гофрированной трубе. К месту установки терморегулятора необходимо подвести питание, при этом сечение проводника силовой линии должно соответствовать силе тока теплого пола.
Далее нужно подготовить поверхность пола к монтажу. Для удаления строительного мусора необходимо произвести уборку помещения щеткой, затем необходимо произвести обработку пола грунтовкой для улучшения контакта поверхности с цементно-песчаной стяжкой. После нужно произвести разметку мест, где устройство теплого пола не требуется, например, под мебелью, сантехникой и тд. Стоит учесть, что отступ от стен должен быть не менее 5 см, а также что нагревательный кабель должен находиться на расстоянии не менее 10 см от других нагревательных приборов, стояков и труб центрального отопления.
Дальше производится укладка теплоизоляции и закрепление монтажной ленты. Уложите теплоизоляцию на поверхность пола. Если теплопотери через основание минимальны, например под помещением находится обогреваемая комната, то укладку теплоизолирующего материала толщиной 3-4 мм можно производить только на площади обогрева. Если основание холодное, то требуется подобрать теплоизоляцию соответствующей толщины и прочности, и укладывать по всей площади помещения. Крепление теплоизоляции можно производить любым клеящим материалом не нарушающим целостность структуры теплоизоляции.
Для раскладки нагревательного кабеля закрепите отрезки монтажной ленты с шагом 0,5-1 метр. Крепление ленты можно производить различными способами, обеспечивающими связь с основанием, например, с помощью дюбелей и саморезов с условием сохранения целостности гидроизоляционного слоя.
Теперь можно приступать к монтажу нагревательного кабеля. Перед началом монтажа необходимо выяснить шаг укладки с учетом окончательной корректировки обогреваемой площади. Он рассчитывается по формуле:
Шаг укладки (в см) = (100s) / L
S- фактическая площадь, на которую укладывается секция, кВ. м.
L – длина секции , м (указана в паспорте секции).
Допустимое отклонение шага от расчетного не более 10 мм. Укладка начинается с подводки монтажного конца нагревательного кабеля к месту расположения терморегулятора. Соединительную муфту и начальный участок нагревательного кабеля закрепите на полу и с этого места начните раскладку секции, кабель укладывайте равномерно без пересечений, строго соблюдайте постоянный шаг укладки в пределах всей обогреваемой площади. Зафиксируйте концы петель кабеля загибая вокруг него выступающие язычки монтажной ленты. Изгибы петель должны быть плавными, без изломов и без натяжения кабеля. Расстояние от кабеля до стены должно составлять около 5 см по всему периметру обогреваемой площади. Соединительные и концевые муфты кабеля должны находится на полу. Монтажные концы нагревательного кабеля выводятся к терморегулятору. При укладке одножильной секции соблюдаются такие же правила, что и в двухжильной, но при планировании раскладки следует учесть , что к терморегулятору подключаются оба монтажных конца секции.

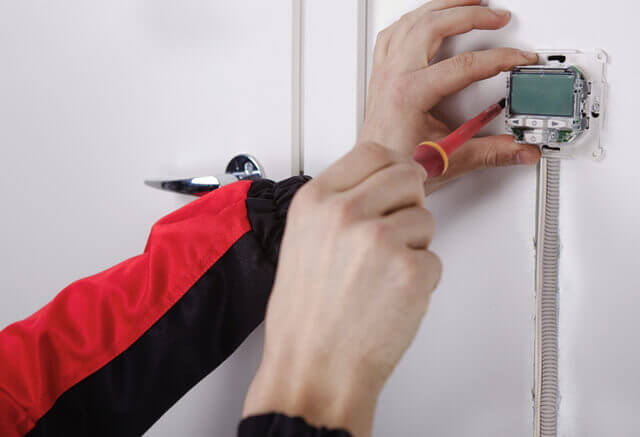

Теперь нужно произвести установку и закрепление датчика температуры и терморегулятора. Расположите датчик температуры в пластмассовой гофрированной трубке. Датчик должен располагаться внутри трубки, вблизи ее конца, его соединительный провод должен выходить с другого конца трубки. Конец трубки с датчиком оканчивающимся в полу плотно закройте специальной заглушкой для предотвращения попадания внутрь цементного раствора. Выведите трубку от места расположения терморегулятора в пол, радиус изгиба трубки должен быть не менее 5 см. Расстояние от стены до конца трубки, места установки датчика, 50-60 см . Закрепите трубку между витками нагревательного кабеля на равном расстоянии от них. Датчик температуры в гофрированной трубке должен доходить до монтажной коробки терморегулятора или промежуточной распаечной коробки. Такой способ монтажа датчика применяется для того чтобы можно было при необходимости заменить датчик не вскрывая пол. После установки датчика канавку для монтажных концов нагревательной секции и датчика заполните раствором. Концы монтажных проводов нагревательной секции и датчика температуры необходимо облудить и подключить к терморегулятору. Проверьте электрические соединения, затем кратковременно, примерно на одну минуту, подайте сетевое напряжение и проверьте работоспособность системы. Должен загореться светодиод на лицевой панели терморегулятора и начаться нагрев секции. Снова отключите питание.

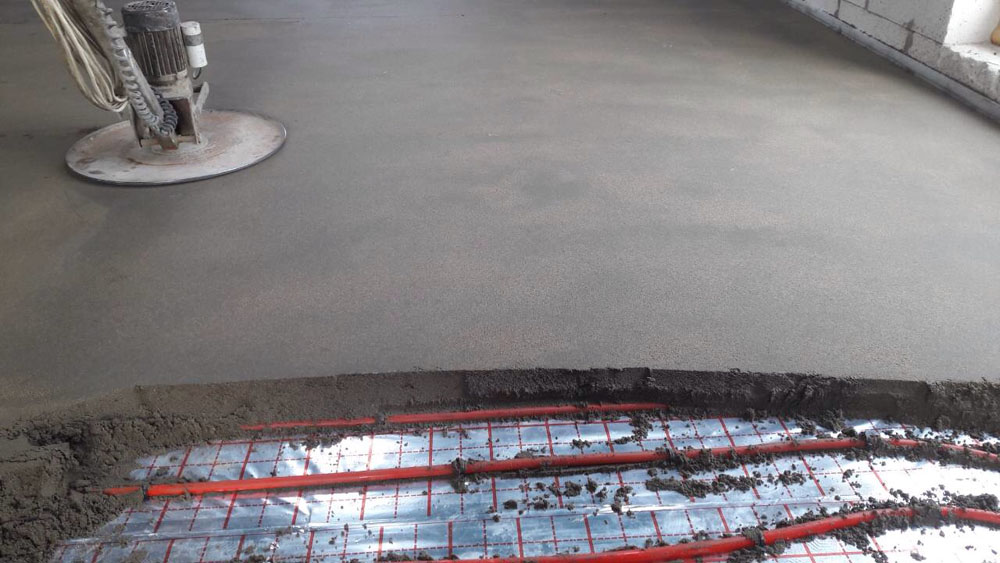

В соответствии с гарантийными требованиями зарисуйте схему монтажа теплого пола в приложении к инструкции по монтажу и эксплуатации теплого пола, с обозначением соединительных и концевых муфт датчика температуры. Переходим к изготовлению цементно – песчаной стяжки. В соответствии с инструкцией по приготовлению и применению сухих смесей приготовьте раствор в требуемом количестве, произведите заливку стяжки. Толщина стяжки для теплого пола должна составлять 3-5 см. Если под теплый пол укладывается тепло- или звукоизоляция толщиной более 5 см, то в этом случае толщина стяжки должна составлять не менее 3,5 – 4 см. Время полного высыхания стяжки указывается производителем смеси. Обычно для песчано – цементного раствора это 28 дней. Только после полного высыхания раствора теплый пол готов к работе.
При правильной установке системы обогрева, она принесет тепло и уют в ваш дом на долгие годы.
