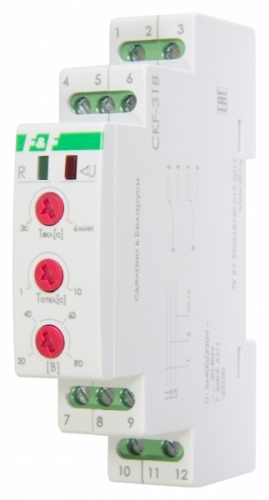

Реле контроля наличия и чередования фаз CKF-318

Реле контроля наличия и чередования фаз CKF-318 3х400В 8А 2NO/NC IP20

Реле контроля наличия и чередования фаз предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях, когда отсутствует хотя бы одна из фаз или при асимметрии напряжения, а также для контроля нижнего значения напряжения



Номинальный ток, А	8
Количество модулей	1
Степень защиты	IP20
Глубина, мм	65
Габариты, мм	18х90х65
Номинальный ток контактов, А	25
Способ монтажа	на DIN-рейку
Диапазон напряжений, В	320-480
Номинальное напряжение питания цепи управления Us AC 50 Гц, В	400
Номинальное напряжение питания цепи управления Us AC 60 Гц, В	400
Сферы специального применения	Промышленное использование
Минимальная задержка на включение, с	2
Максимальная задержка на включение, с	360
Минимальная задержка на отключение, с	0,1
Максимальная задержка на отключение, с	10
Контроль чередования фаз	Да
Контроль обрыва фаз	Да
Контроль минимального напряжения	Да
Контроль максимального напряжения	Да
Контроль перекоса фаз	Да
Тип электрического подключения	Винтовое соединение
Со съемными клеммами	Нет
Время ВКЛ/ВЫКЛ, мс	30/20
Электрическая долговечность	30∙103
Механическая долговечность	2∙106
Температура окружающей среды, °С	-20…+50
Стандартный материал контактов	AgSnO2
Номинальное напряжение контактов, В	250АС
Номинальный ток АС3/AC-7b, А	10
Номинальное напряжение питания, Un	24АС/DC
Страна производитель	Республика Беларусь
Конфигурация контактов	1NO+1NC
Контроль асимметрии фаз	Да
Изоляция между катушкой и контактами (1.2/50 мкс), кВ	6
Максимальный пиковый ток контактов, А	120
Максимальное напряжение контактов, В	440АС
Минимальная коммутируемая мощность , мВт(В/мА)	1000(10/10)
Номинальная нагрузка АС15 ( на контакт 230 В АС), ВА	1800
Номинальная нагрузка АС1/AC-7a (на контакт при 250 В), ВА	6250
Номинальный ток АС-7с, А	10
Номинальная нагрузка АС-5а (на контакт при 250 В), В	15
Допустимая мощность однофазного двигателя (230 В АС), кВт	1
Номинальная мощность АС/DС, ВА/Вт	2/2,2
