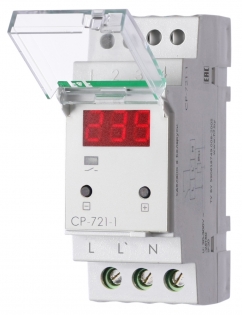

Реле контроля напряжения CP-721-1

Реле контроля напряжения CP-721-1

Напряжение питания 50-450 В, контакт 1NO, 63 А, встроенный таймер. Регистрация аварий в памяти. индикация текущего напряжения

Назначение

Реле контроля напряжения CP-721-1 предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.

Принцип работы

Реле измеряет напряжение в сети и при выходе его за установленные пределы отключает защищаемое оборудование от сети электропитания. Верхний и нижний пределы напряжения устанавливаются потребителем. При обрыве нулевого провода происходит отключение нагрузки от питающей сети.

Область применения

Защита однофазных сетей. Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах. В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.

Напряжение питания 50-450 В AC
Максимальный коммутируемый ток (AC1) 63А / 250В АС
Контакт 1NO
Диапазон уставок напряжений, В:
- нижний порог, регулируемый 140 - 210
- верхний порог, регулируемый 240 - 300
Погрешность измерения, не более 2 %
Гистерезис 5 В
Задержка отключения, с
- нижний порог 0,5-25
- верхний порог 0,1-5
Время повторного включения 2-599 с
Гистерезис 5 В
Диапазон рабочих температур от -25 до +50 °С
Степень загрязнения среды 2
Категория перенапряжения III
Коммутационная износостойкость >100000 циклов
Потребляемая мощность 3 Вт
Подключение винтовые зажимы 16 мм2
Габариты (ШхВхГ) 35х90х60 мм
Тип корпуса 2S
Монтаж на DIN-рейке 35 мм
Степень защиты IP20
